GNSS RTK Good Survey H12 Pro Laser Vision

Name: GNSS RTK Good Survey H12 Pro Laser Vision
Brand: Good Survey
Price: 148000.00 UAH
Availability: InStock

Категорія GNSS приймачі

Бренд Good Survey

Акція ~~158 000.00 грн~~ 148 000.00 грн

Повний комплект для роботи Приймач, контролер D5, два програмні рішення, кейс, кріплення та зарядний пристрій, віха.

Оберіть наступний крок

Замовити комплект Отримати консультацію інженера Замовити демонстрацію

Назад до каталогу

Опис товару

H12 Pro — сучасний професійний GNSS RTK-комплект, який поєднує високоточне супутникове позиціонування, лазерне вимірювання Laser Vision, дві HD-камери, AR-винос точок та інтелектуальну IMU-компенсацію нахилу.

Приймач призначений для топографічної зйомки, інженерно-геодезичних вишукувань, кадастрових робіт, будівництва, виконавчої зйомки та винесення проєктів у натуру.

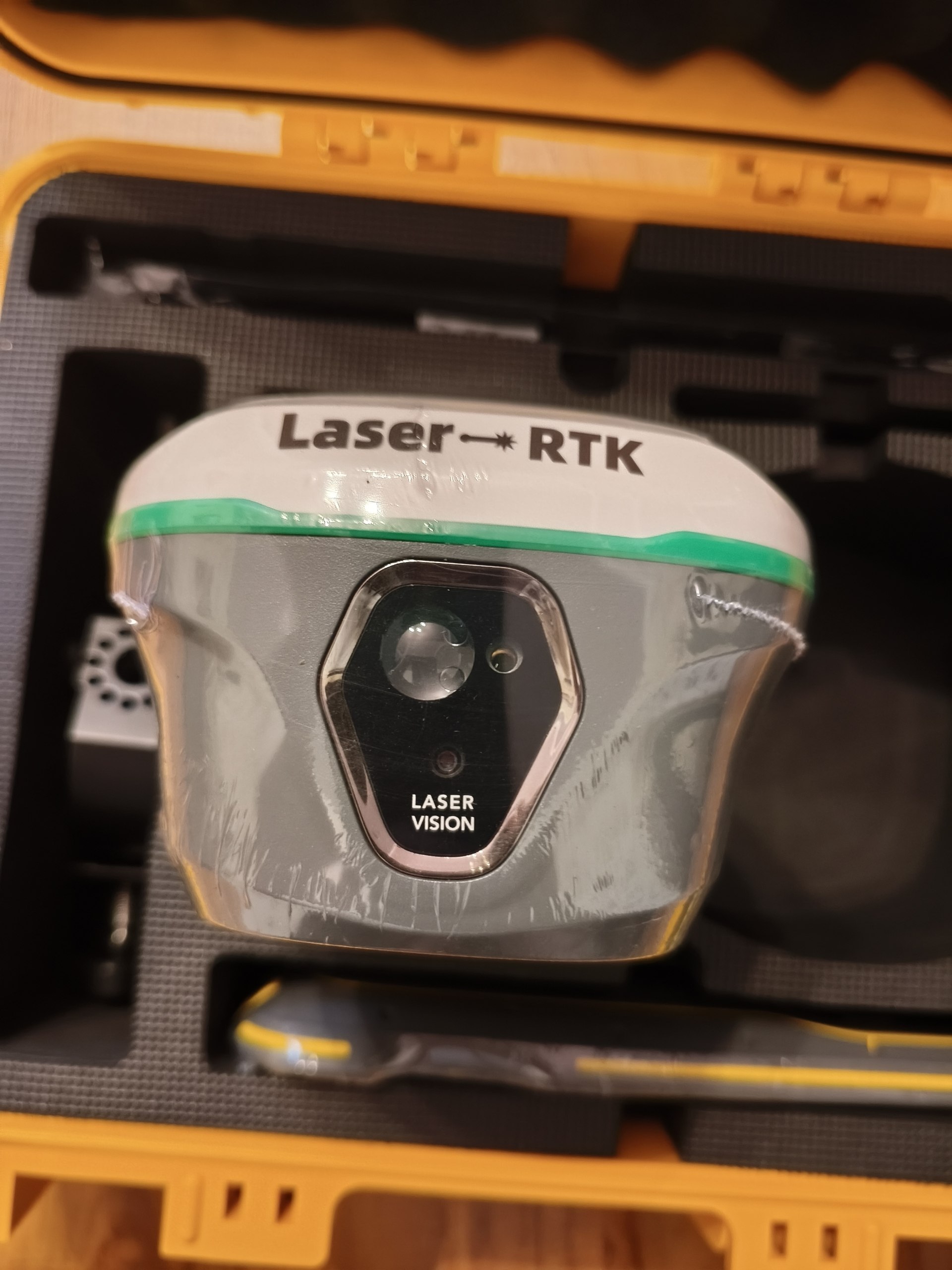

Технологія Laser Vision

Система Laser Vision об’єднує GNSS-приймач, лазерний далекомір та камери в єдиний вимірювальний комплекс. Геодезист наводить лазер на потрібний об’єкт, після чого приймач визначає його просторові координати та передає результат у польове програмне забезпечення.

Характеристики лазерного режиму

дальність лазерного вимірювання — до 200 м;
точність визначення 3D-координат — ±1 см + 5 мм на кожний метр відстані;
вимірювання без встановлення віхи безпосередньо на точці;
візуальне наведення за допомогою вбудованих камер;
автоматичний розрахунок координат вимірюваного об’єкта.

Лазерний режим особливо корисний для зйомки:

фасадів і кутів будівель;
дахів та інших висотних конструкцій;
мостів;
опор ЛЕП;
дорожніх знаків;
колодязів;
огорож;
укосів і ярів;
берегових ліній;
об’єктів за парканом;
місць, до яких небезпечно або неможливо підійти з віхою.

Фактична дальність лазерного вимірювання залежить від освітлення, погодних умов, кута наведення, кольору та відбивної здатності поверхні.

AR Stakeout — винос точок у доповненій реальності

H12 Pro оснащений двома ширококутними HD-камерами з роздільною здатністю 5 МП + 5 МП.

Під час винесення проєктної точки оператор бачить на екрані контролера напрямок руху та положення точки в режимі доповненої реальності. Це спрощує орієнтування на місцевості та скорочує час пошуку точки.

Поєднання верхньої та нижньої камер допомагає виконувати як попереднє наведення, так і точне позиціювання біля проєктної точки.

Точність у різних режимах

RTK-вимірювання

у плані: ±(8 мм + 1 ppm × D);
по висоті: ±(15 мм + 1 ppm × D).

Тут D — відстань до базової станції.

Статичні GNSS-вимірювання:

у плані: ±(3 мм + 1 ppm × D);
по висоті: ±(5 мм + 1 ppm × D).

Автономне позиціювання

у плані: 1,5 м;
по висоті: 2,5 м.

Лазерне вимірювання Laser Vision

просторова 3D-похибка: ±1 см + 5 мм/м.

IMU-компенсація нахилу

нахил від 0° до 30° — ±1,5 см;
нахил від 30° до 120° — від ±1,5 до ±3 см;
для віхи висотою 1,8 м: RMS 10 мм + 0,7 мм на кожний градус нахилу;
частота оновлення IMU — 200 Гц.

Додаткові показники

точність визначення швидкості — 0,03 м/с;
точність синхронізації часу — 20 нс.

Приймач має 1408 каналів і підтримує роботу з основними супутниковими навігаційними системами. Багатосистемний і багаточастотний прийом забезпечує швидке отримання фіксованого RTK-рішення та стабільну роботу в різних польових умовах.

Вбудований IMU

Інерціальна система дозволяє вимірювати точки без постійного утримання віхи у вертикальному положенні.

Компенсація нахилу до 120° особливо зручна під час роботи:

біля стін і фасадів;
поряд з огорожами;
під автомобілями та технікою;
біля дерев;
у місцях з обмеженим доступом.

Вбудований радіомодем

H12 Pro підтримує роботу через UHF-радіоканал у діапазоні 410–470 МГц. Це дозволяє передавати та отримувати RTK-поправки без мобільного Інтернету.

Підтримувані протоколи:

SOUTH 19200 і 9600;
TRIMTALK 9600;
TRANSEOT 9600;
Hi-Target 9600 і 19200;
GOODSURVEY;
SATEL.

Радіомодем може використовуватися під час роботи власною парою база–ровер, зокрема в місцях зі слабким або відсутнім мобільним покриттям.

Потужність радіомодуля LoRa 1,5 Вт доступна залежно від комплектації.

Польовий контролер із мобільним Інтернетом

У комплект входить захищений польовий контролер на базі D5 Android. Контролер має слот для SIM-картки та підтримує мобільний Інтернет, завдяки чому RTK-поправки можна отримувати безпосередньо через NTRIP.

Мобільний Інтернет у контролері дозволяє:

підключатися до мереж постійно діючих базових станцій;
отримувати RTK-поправки через NTRIP;
працювати без роздавання Інтернету зі смартфона;
передавати результати вимірювань до офісу;
користуватися онлайн-картами та хмарними сервісами;
завантажувати та синхронізувати робочі проєкти.

Контролер також підтримує Wi-Fi і Bluetooth для підключення до GNSS-приймача та іншого обладнання.

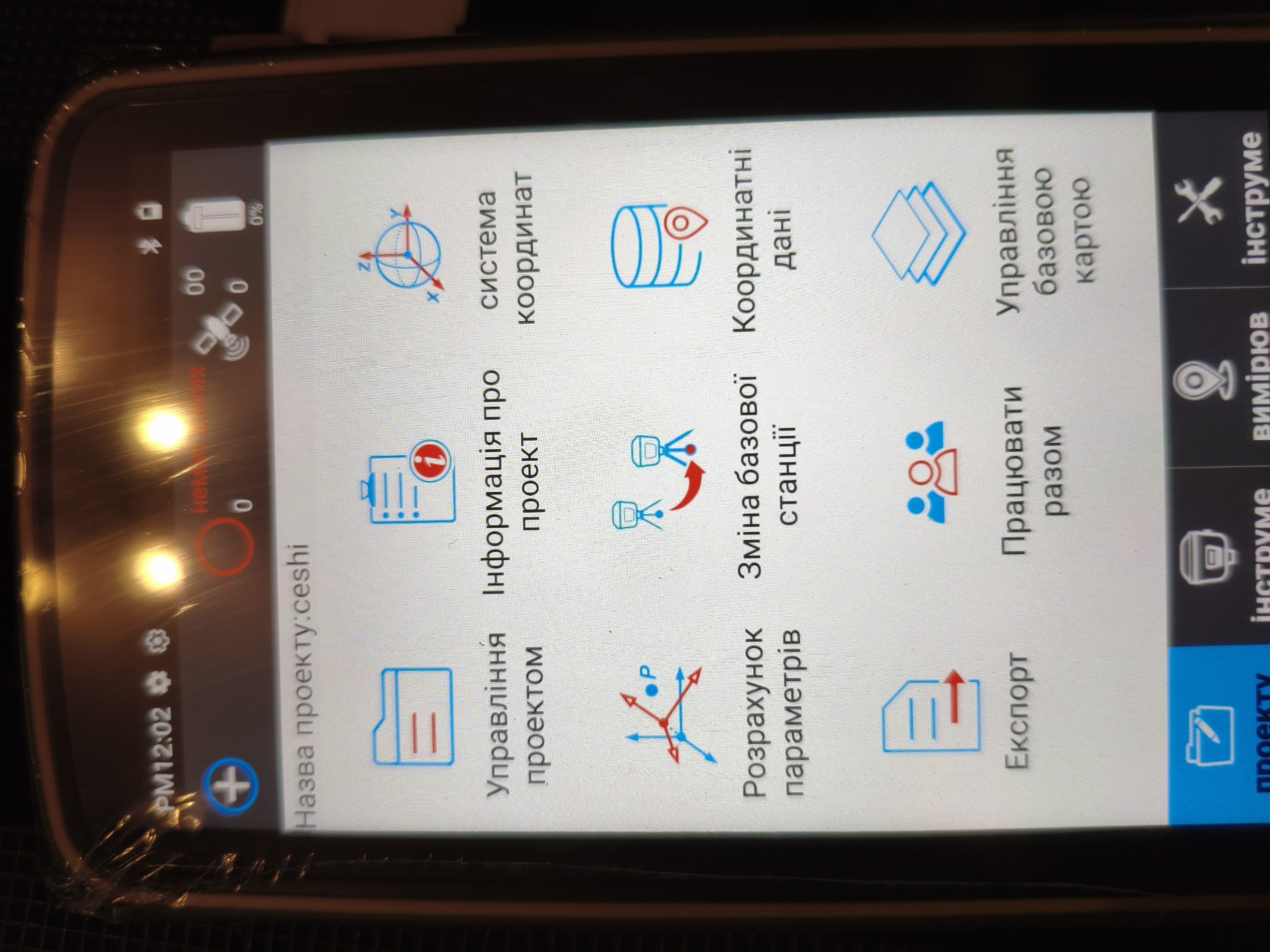

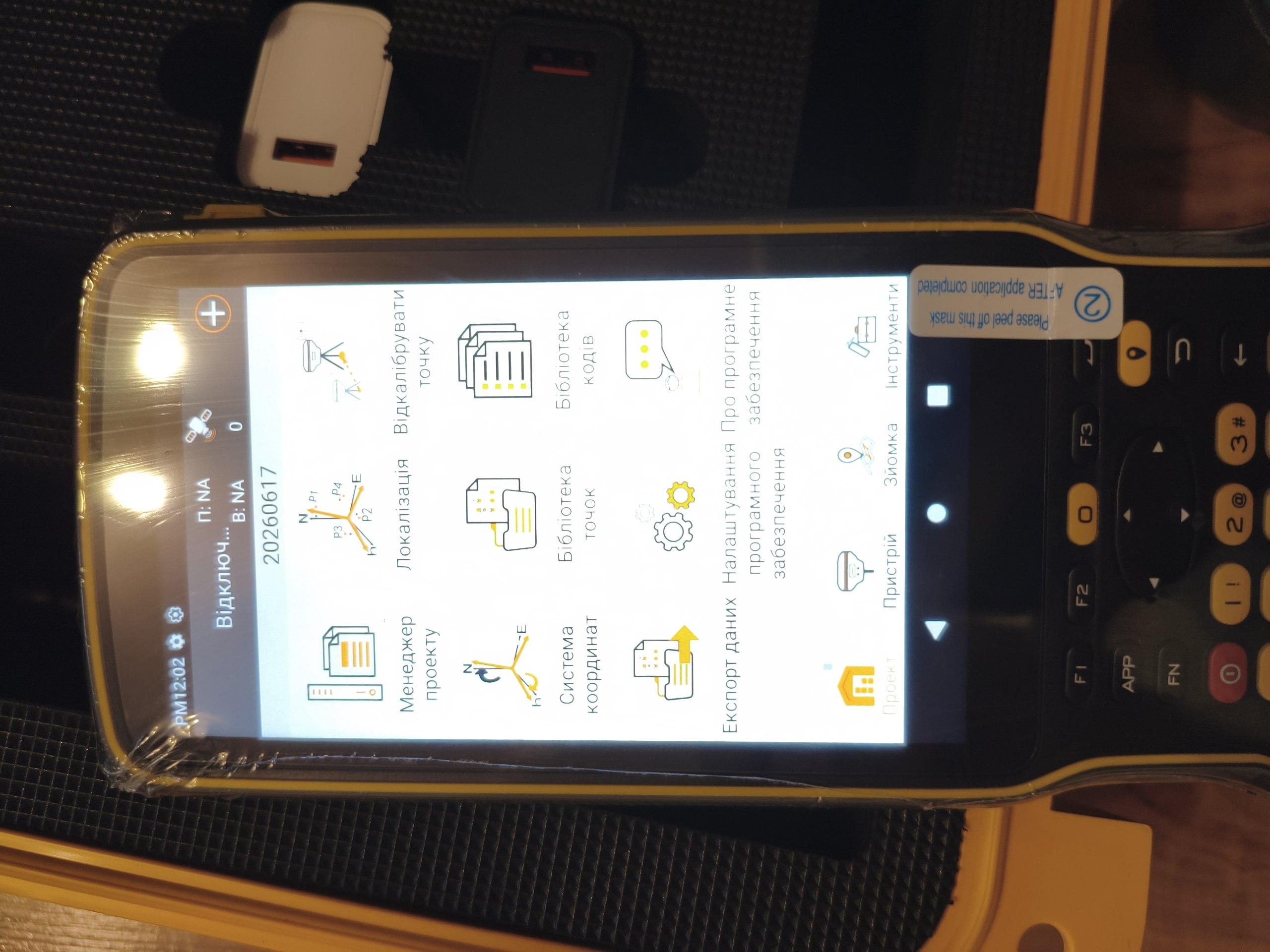

Два програмні забезпечення

Комплект постачається з двома програмними продуктами для виконання польових геодезичних робіт.

Залежно від установленого програмного забезпечення доступні:

топографічна зйомка;
винесення точок у натуру;
AR-винос;
лазерне вимірювання Laser Vision;
створення та ведення проєктів;
імпорт і експорт координат;
робота з DXF і CSV;
кодування об’єктів;
COGO-розрахунки;
розрахунок площ;
робота з лініями, дугами та трасами;
підключення до NTRIP;
налаштування бази та ровера.

Автономність і живлення

Приймач обладнаний літій-іонним акумулятором:

ємність — 7000 мА·год;
напруга — 7,2 В;
час автономної роботи — понад 16 годин;
заряджання через USB Type-C або LEMO;
зовнішнє живлення 9–12 В через 5-контактний роз’єм LEMO.

Захист і конструкція

ступінь захисту — IP67;
витримує падіння з висоти 1,6 м;
корпус із магнієвого сплаву;
робоча температура: від −20 до +75 °C;
температура зберігання: від −40 до +85 °C;
розміри: 128 × 128 × 90 мм;
маса: до 850 г;
кріплення на віху: 5/8″-11;
вбудований динамік та інтелектуальні голосові підказки.

Комунікації та пам’ять

операційна система Linux;
Bluetooth SSP 2.0 + BLE 5.0;
Wi-Fi IEEE 802.11 a/b/g/n/ac;
NFC;
слот для SIM-картки;
внутрішня пам’ять 32 або 64 ГБ залежно від версії;
антенний порт TNC;
керування та налаштування через WebUI.

Основні переваги H12 Pro

лазерне вимірювання на відстані до 200 м;
технологія Laser Vision;
дві HD-камери 5 МП + 5 МП;
AR-винос проєктних точок;
1408 GNSS-каналів;
RTK-точність до 8 мм у плані;
IMU-компенсація нахилу до 120°;
UHF-радіомодем 410–470 МГц;
мобільний Інтернет у польовому контролері;
два програмні забезпечення;
понад 16 годин автономної роботи;
захист IP67;
легкий магнієвий корпус.

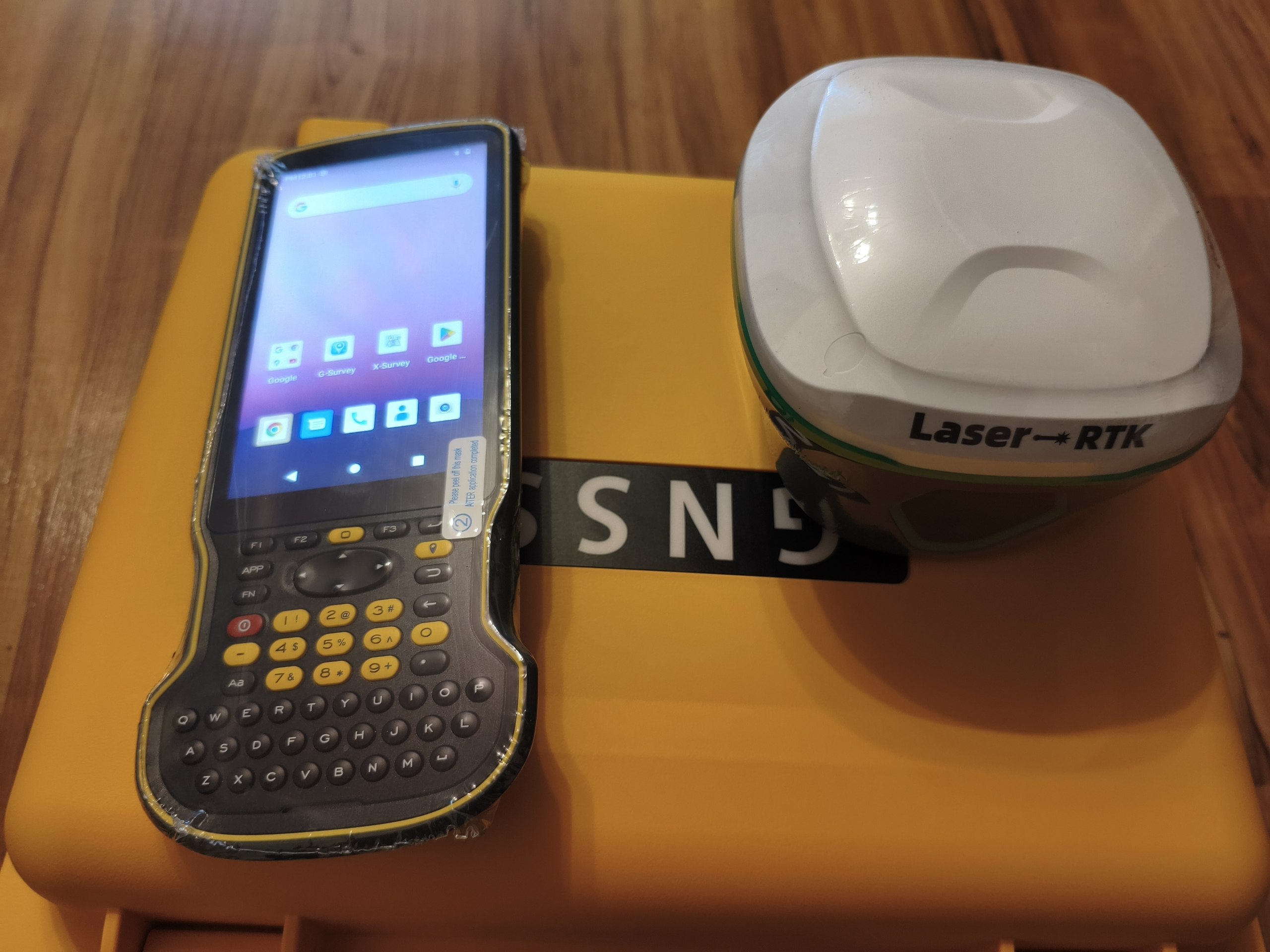

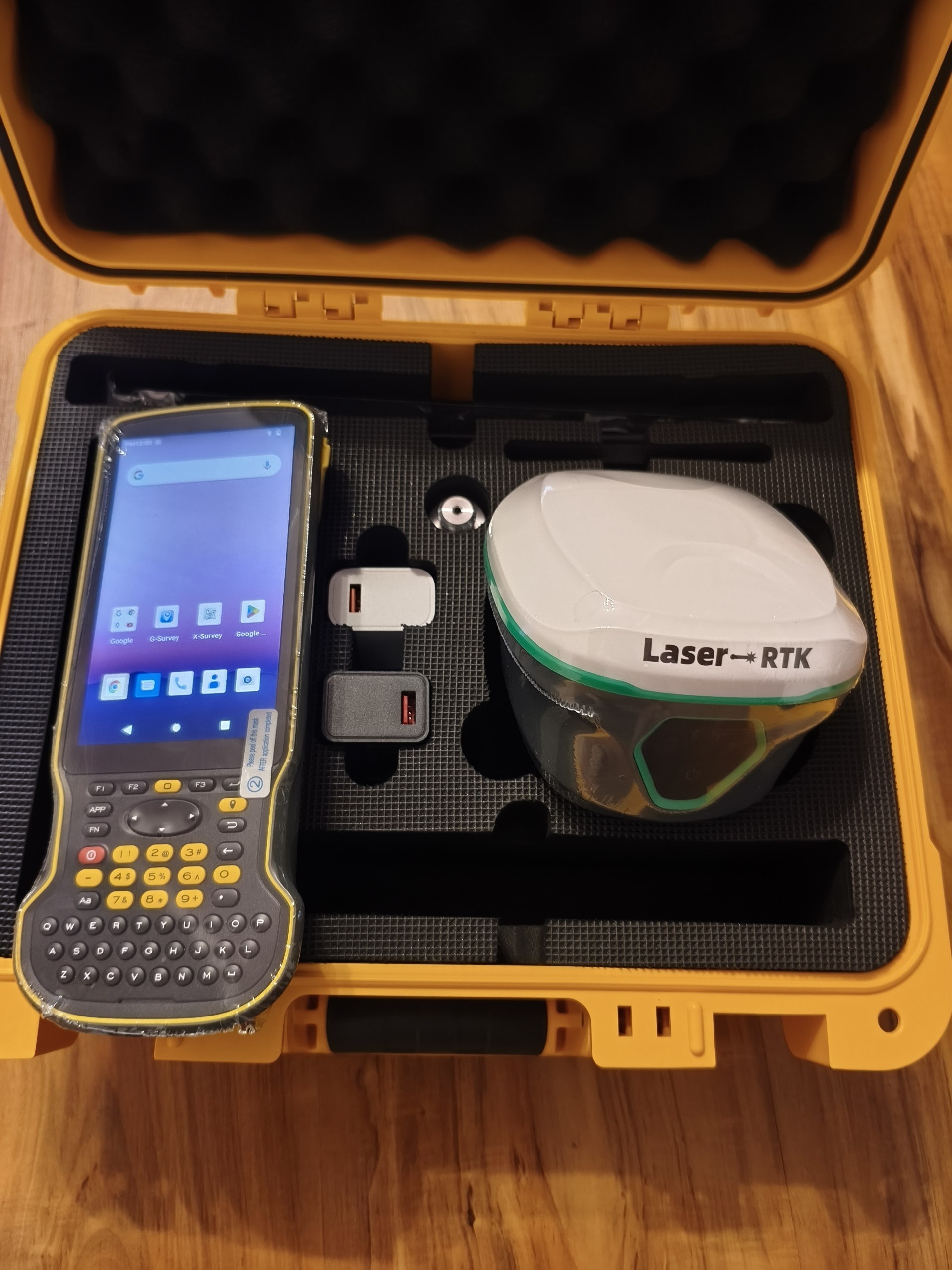

Комплектація

GNSS RTK-приймач H12 Pro;
польовий Android-контролер із підтримкою SIM-картки;
два програмні забезпечення;
транспортний кейс;
кріплення контролера на віху;
зарядний пристрій;
кабелі;
комплект необхідних аксесуарів;
документація.

H12 Pro Laser Vision — універсальний RTK-комплект для геодезистів, яким потрібні класичні GNSS-вимірювання, лазерна зйомка недоступних об’єктів, винос точок за допомогою AR та стабільна робота через мобільний Інтернет або UHF-радіоканал.

Характеристики

Супутникові системи:: GPS GLONASS Galileo BeiDou QZSS NavIC SBAS L-Band
Точність RTK:: Планове положення ±(8 мм + 1 ppm) Висотне положення ±(15 мм + 1 ppm)
Точність IMU-компенсації нахилу:: Нахил від 0° до 30°: ±1,5 см; нахил від 30° до 120°: від ±1,5 до ±3 см.
Лазерне вимірювання Laser Vision:: 3D-похибка: ±1 см + 5 мм на кожний метр відстані.
AR Stakeout:: 2 камери 5 МП + 5 МП
IMU-компенсація нахилу:: нахил від 0° до 30° — ±1,5 см; нахил від 30° до 120° — від ±1,5 до ±3 см; для віхи висотою 1,8 м: RMS 10 мм + 0,7 мм на кожний градус нахилу; частота оновлення IMU — 200 Гц.
Контролер:: D5
Програмне забезпечення: XSurvey, GSurvey
Вбудований радіомодем:: SOUTH 19200 і 9600; TRIMTALK 9600; TRANSEOT 9600; Hi-Target 9600 і 19200; GOODSURVEY; SATEL.
